简介
上海好施阀门厂生产的自由浮球式疏水阀，是一种机械型疏水阀，其核心部件是一个可以自由浮动的中空不锈钢浮球。该疏水阀利用蒸汽和冷凝水的密度差（水重、汽轻），通过浮球随冷凝水液位的升降来直接控制阀门的开启和关闭。当冷凝水积聚时，浮球上浮打开阀座排水；当冷凝水排尽、蒸汽到达时，浮球下沉关闭阀座，阻止蒸汽泄漏。
详细介绍

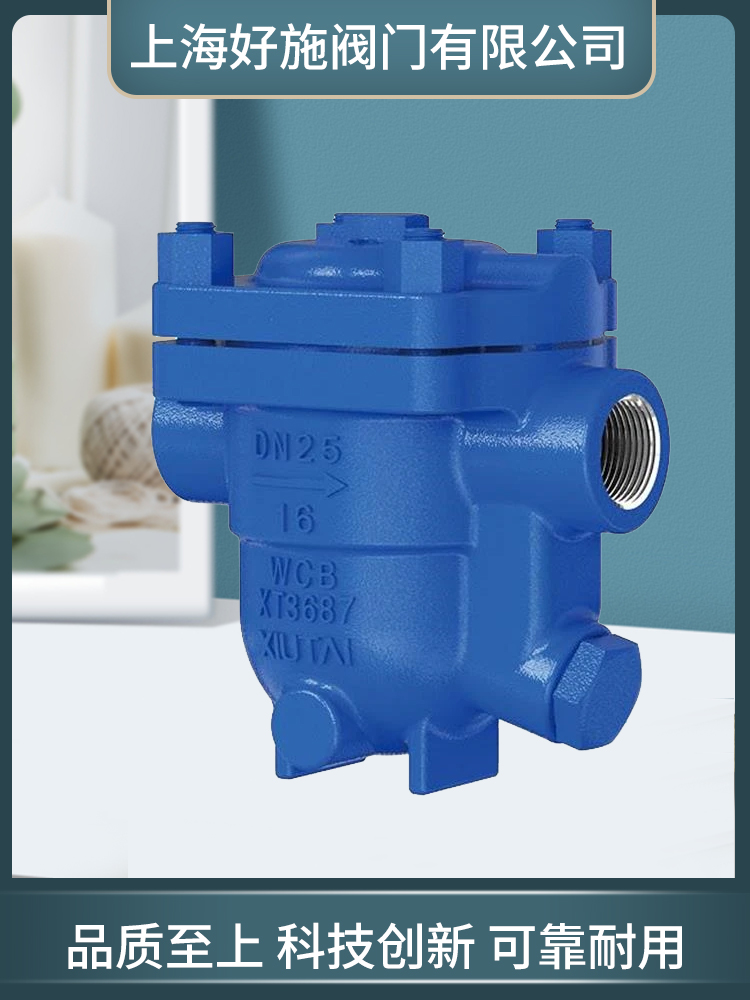

产品名称： 自由浮球式疏水阀（带热静力排气阀）
产品系列： HS-FF 系列（自由浮球 + 热静力排空气装置）
产品口径： DN15～DN150（法兰连接）/ 1/2"～2"（内螺纹连接）
产品压力： PN16～PN63 / Class 150～600
产品材质： 阀体：碳钢、不锈钢（304/316L）；内件：不锈钢
连接型式： 法兰、内螺纹、焊接
产品密封： 不锈钢球面与阀座硬密封
结构型式： 自由浮球 + 热静力排空气阀（顶部）
驱动方式： 自力式（浮球驱动排水，热静力元件驱动排空气）
1. 什么是自由浮球式疏水阀（带热静力排气阀）？
上海好施阀门厂生产的自由浮球式疏水阀，是一种机械型疏水阀，其核心部件是一个可以自由浮动的中空不锈钢浮球。该疏水阀利用蒸汽和冷凝水的密度差（水重、汽轻），通过浮球随冷凝水液位的升降来直接控制阀门的开启和关闭。当冷凝水积聚时，浮球上浮打开阀座排水；当冷凝水排尽、蒸汽到达时，浮球下沉关闭阀座，阻止蒸汽泄漏。
集成热静力排气阀是该产品的一个重要升级。在传统自由浮球式疏水阀的顶部，加装一个热静力式排气阀（通常为膜盒式或双金属式）。该排气阀在系统启动时，因温度低而开启，快速排出空气和初期不凝性气体；当蒸汽到达时，排气阀受热关闭，避免蒸汽泄漏。这解决了普通浮球式疏水阀排空气慢、易产生气锁的问题。
2. 自由浮球式疏水阀有什么核心特点？
（1）连续排水，无蒸汽泄漏
只要冷凝水连续产生，浮球就保持上浮状态，阀座连续开启，实现无间断排水。当蒸汽到达时，浮球立即下沉关闭阀门，绝无新鲜蒸汽泄漏，节能效果在所有疏水阀中最为优异。
（2）自由浮球设计，磨损小
浮球与阀座是球面与圆孔的线接触，浮球可自由转动，磨损均匀分散。无杠杆、无铰链，运动部件极少，使用寿命极长。
（3）排量大，压差适应性强
自由浮球式疏水阀的阀座孔可设计得较大，排水量大。从真空到高压（最高6.3MPa）都能正常工作，且排量几乎不受背压影响。
（4）带热静力排气阀，启动快
顶部热静力排气阀在低温时开启，高温时关闭。系统启动时自动排出空气和冷冷凝水，设备升温迅速，无气锁现象。
（5）耐腐蚀，抗水锤差
浮球和阀座均为不锈钢，耐腐蚀。但浮球式疏水阀抗水锤能力较差（浮球易被水锤击瘪），不宜用于有强烈水锤的场合。
（6）内置过滤网（可选）
可配置内置不锈钢过滤网，保护浮球和阀座。
3. 自由浮球式疏水阀有哪些技术参数？
性能参数表：
| 参数 | 数值 |
|---|---|
| 公称通径 | DN15～DN150（法兰）/ 1/2"～2"（螺纹） |
| 公称压力 | PN16、PN25、PN40、PN63 / Class150～600 |
| 最高工作压力 | 1.6MPa～6.3MPa |
| 最高工作温度 | 425℃（碳钢）/ 250℃～400℃（不锈钢，视密封材料） |
| 最大允许背压 | 进口压力的85% |
| 排水方式 | 连续 |
| 排空气能力 | 自动（通过热静力排气阀） |
| 适用介质 | 饱和蒸汽冷凝水 |
| 阀体材质 | 碳钢（WCB）/ 不锈钢（CF8/CF8M） |
| 浮球材质 | 不锈钢304或316L（中空焊接） |
| 阀座材质 | 不锈钢，表面硬化处理 |
| 热静力排气阀 | 不锈钢膜盒式或双金属式 |
| 连接方式 | 法兰（RF/RTG）、内螺纹（NPT/BSPT）、承插焊 |
| 过滤网 | 内置不锈钢滤网（可选） |
主要零件材料：
| 零件 | 材料 |
|---|---|
| 阀体、阀盖 | 碳钢 / 不锈钢 |
| 浮球 | 不锈钢（304/316L） |
| 阀座 | 不锈钢，堆焊硬质合金 |
| 热静力排气阀芯 | 不锈钢膜盒 / 双金属片 |
| 垫片 | 石墨复合 / 金属缠绕 |
| 过滤网（可选） | 不锈钢 |
外形尺寸参考（法兰连接，PN16）：
| DN | L（mm） | H（mm） | 重量（kg） |
|---|---|---|---|
| 15 | 150 | 180 | 6.5 |
| 20 | 150 | 185 | 7.5 |
| 25 | 160 | 210 | 10 |
| 32 | 180 | 240 | 14 |
| 40 | 200 | 260 | 18 |
| 50 | 230 | 290 | 24 |
| 65 | 280 | 340 | 36 |
| 80 | 310 | 380 | 50 |
| 100 | 350 | 440 | 78 |
| 125 | 400 | 510 | 115 |
| 150 | 480 | 580 | 160 |
注：以上尺寸为常规参考值，具体以实物为准。
4. 自由浮球式疏水阀是如何工作的？
启动阶段（排空气）：系统启动时，疏水阀内部充满空气和低温冷凝水。顶部热静力排气阀处于冷态开启状态，空气和初期冷凝水通过排气阀迅速排出。同时，冷凝水积聚使浮球上浮，打开主阀座排水。
正常排水阶段：当冷凝水连续进入时，浮球始终上浮，主阀座连续开启，冷凝水顺畅排出。此时热静力排气阀周围温度仍较低（可能尚未达到关闭温度），仍可辅助排气。随着蒸汽逐步靠近，温度升高。
关闭阶段：当冷凝水基本排尽，蒸汽进入疏水阀体腔。蒸汽的热量使热静力排气阀温度升高，排气阀关闭（防止蒸汽从排气阀泄漏）。同时，蒸汽密度低，无法使浮球上浮，浮球依靠自重下沉，压向阀座，主阀关闭。由于阀座与浮球是球面线接触，密封可靠，无蒸汽泄漏。
循环：蒸汽在阀体内停留并散热，冷凝成水，冷凝水积聚使浮球再次上浮，主阀开启排水。如此循环。
热静力排气阀的作用：在启动时加速排空气，防止气锁；在正常运行时关闭，避免蒸汽泄漏。它是提高自由浮球式疏水阀性能的关键附件。
5. 自由浮球式疏水阀如何选型与安装？
选型要点：
| 项目 | 推荐 |
|---|---|
| 口径选择 | 根据冷凝水产生量计算，一般按凝结水量放大1.5倍安全系数 |
| 压力等级 | 根据系统最高工作压力选择PN16～PN63 |
| 材质选择 | 一般蒸汽：碳钢；食品医药/腐蚀性：不锈钢 |
| 连接方式 | 小口径选螺纹，大口径选法兰 |
| 排空气装置 | 标配热静力排气阀，不可省略 |
| 过滤网 | 建议选配内置过滤网，防止杂质损伤浮球和阀座 |
安装注意事项：
方向：自由浮球式疏水阀必须水平安装，阀盖朝上，浮球才能垂直升降。
位置：应安装在设备或管道的最低点，冷凝水自流进入。
过滤器：强烈建议在阀前安装Y型过滤器，防止焊渣、铁屑等杂质卡住浮球或损坏阀座。
旁路：重要系统应设置旁路，便于检修。
排水管：出口管应向下倾斜，避免积水。排放至大气时，出口应低于阀体。
止回阀：若背压可能波动或倒流，应加装止回阀。
防冻：室外安装需保温或伴热。
禁止水锤：浮球式疏水阀不耐水锤，应避免设计上产生水锤（如快速关闭阀门）。
6. 自由浮球式疏水阀用在哪些领域？
蒸汽主管线：需连续、大排量排除冷凝水的场合。
换热设备：壳管式换热器、板式换热器、再沸器、蒸发器。
工艺设备：反应釜夹套、滚筒干燥机、蒸煮锅、杀菌锅。
暖通空调：大型空气加热器、散热器组。
食品饮料：杀菌设备、蒸箱、夹层锅。
石油化工：塔底再沸器、加热炉、汽提塔。
电力：除氧器、蒸汽伴热系统。
7. 与其他疏水阀的对比
| 对比项 | 自由浮球式（带热静力排气） | 倒置桶式 | 热动力式 | 压力平衡式 |
|---|---|---|---|---|
| 排水特性 | 连续 | 连续 | 间歇 | 连续 |
| 蒸汽泄漏 | 无 | 无 | 少量 | 极少 |
| 抗背压能力 | 强（85%） | 很强（90%） | 差（≤30%） | 很强（80%） |
| 排空气能力 | 很好（热静力排气） | 好（小孔） | 启动时排气 | 好 |
| 耐水锤 | 差 | 很好 | 一般 | 好 |
| 耐污垢 | 差（浮球易卡） | 好 | 差 | 中等 |
| 适用压力 | 中高压 | 全压范围 | 中高压 | 中低压 |
| 适用负荷 | 小到大 | 小到大 | 中等 | 小到中等 |
| 成本 | 较高 | 中等 | 低 | 较低 |
8. 常见故障及排除方法
| 故障现象 | 可能原因 | 排除方法 |
|---|---|---|
| 阀门不排水 | 过滤器堵塞；浮球卡在低位；阀座堵塞；热静力排气阀失效导致气锁 | 清洗过滤器；拆检浮球；清洗阀座；更换排气阀 |
| 阀门漏蒸汽 | 浮球磨损或变形；阀座密封面损坏；杂质卡在浮球与阀座间 | 更换浮球；研磨或更换阀座；清洗 |
| 排水量不足 | 选型偏小；进口压力过低；浮球活动受阻 | 重新核算；检查上游压力；拆检清洗 |
| 启动慢，设备升温慢 | 热静力排气阀故障，无法排空气 | 更换排气阀 |
| 阀体腐蚀泄漏 | 材质不耐腐蚀；保温不良 | 更换不锈钢材质；加强保温 |
| 浮球损坏（瘪掉） | 水锤冲击；蒸汽冷凝水闪蒸冲击 | 更换浮球；消除水锤；在出口加装防冲击罩 |
9. 为什么选择带热静力排气阀的自由浮球式疏水阀？
节能最佳：无蒸汽泄漏，连续排水，换热效率高，综合节能效果在各类疏水阀中排名第一。
排量大：同等口径下排水量最大，可选用更小口径降低成本。
自动排空气：热静力排气阀确保启动迅速，无气锁。
使用寿命长：浮球自由转动，磨损均匀，维护周期长。
适应变负荷：从极低负荷到满负荷，都能连续稳定排水。
